Предварительная ультразвуковая развертка детектора MFD800C AWS стандартная b рванины

Описание:

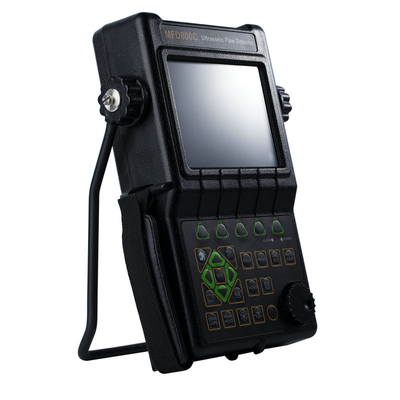

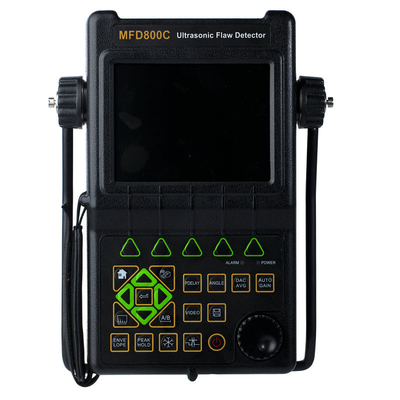

MFD800C предварительный цифровой ультразвуковой детектор рванины отличая multi-цветом TFT LCD и хозяином новых характеристик для того чтобы соотвествовать бросая вызов осмотра. Оно совмещает мощные возможности обнаружения и измерения рванины, обширное хранение данных, и способность возвратить данные по детального осмотра к ПК через свой высокоскоростной порт USB.

Аппаратура включает много предварительных характеристик обработки сигнала включая ширину полосы частот 15MHz RF для того чтобы позволить испытывать тонких материалов, узкополосных фильтров для того чтобы улучшить сигнал зашуметь в высоких применениях увеличения, спайка pulser для применений требуя более высокая частота, и настраиваемой прямоугольной волны pulser для того чтобы оптимизировать проникание дальше толщиной или сильно поглощающие материалы.

Применения:

Аппаратуру можно широко использовать в размещать и определять размер спрятанные отказы, опорожняет, расформировывает, и подобные скачкообразност в сварках, вковках, заготовках, цапфах, валах, баках и сосудах под давлением, турбинах, и структурных компонентах.

Спецификации:

• Ряд: 0 до 9999 mm, на стальной скорости
• Материальная скорость: 1000 к 9999m/s
• Задержка дисплея: -20 до 3400 µs
• Задержка зонда/нул смещений: 0 к 99.99µs
• Чувствительность: dB 110 максимальный в дискретном разрешении 0,1, 1,0, 2,0, dB 6,0 и зафиксированный.
• Испытательные режимы: Отголосок ИМПа ульс, двойной элемент и через-передача
• Pulser: Настраиваемая прямоугольная волна Pulser
• Диапазоны изменения частот повторения ИМПа ульс от 10 Hz до 1000 Hz
• Энергия в импульсе: 200V, 300V, 400V, 500V, 600V дискретное
• Ширина полосы частот (усилитель bandpass): 0,5 до 15 MHz
• Мониторы строба: Ряд стреловидности 2 независимых стробов controllable излишек весь
• Выпрямление: Положительная полволна, отрицательная полволна, полная волна, RF
• Линеарности системы: Горизонтальный: +/--0,2% FSW, вертикаль: 0,25% FSH, точность усилителя +/--1 dB.
• Брак (подавление): высота полного экрана 0 до 80%
• Блоки: Дюйм или миллиметр
• Соединения датчика: BNC или LEMO
• Требования к электической мощности: Основы AC 100-240 ВПТ, 50-60 Hz
• Рабочая температура: -10℃ к 50℃
• Температура хранения: -30℃ к 50℃

Конкурентное преимущество:

• Semiautomatic тарировка 2 пунктов: Автоматизированная тарировка смещения датчика нул и/или скорости материала
• Размещать рванины: Живет Звук-путь дисплея, проекция (поверхностное расстояние), глубина, амплитуда,
• Загрунтовка рванины: Автоматическая загрунтовка рванины используя AVG/AVG или DAC, отчет о скоростей принятия дефекта или сброс.
• Цифровой отсчет и Trig. Функция: Толщину/глубину можно показать в цифровом отсчете при использовании нормального зонда и путь Peam, поверхностное расстояние и глубина сразу показаны когда зонд угла в пользе.
• И DAC и метод AVG оценки амплитуды доступны.
• AWS D1.1.
• Характеристика коррекции криволинейной поверхности
• Великолепная функция измерения высоты
• Диаграмма характеристика сварки
• Увеличивайте строб: распространять ряда строба над всей шириной экрана
• Видео- запись и игра
• функция Автоматическ-увеличения
• Габарит: Одновременный дисплей -развертки в реальном маштабе времени на тарифе новой версии 60 Hz и габарит дисплея -развертки
• Пиковое владение: Сравните замороженные пиковые формы волны к -Разверткам в реальном маштабе времени легко для того чтобы интерпретировать результаты теста.
• Замораживание развертки: Замораживание дисплея держит данные по путя формы волны и звука
• Характеристика дисплея развертки b
