Детектор рванины толковейшего Multi-Канала цифров MUTSX ультразвуковой

Детектор рванины толковейшего Multi-Канала цифров MUTSX ультразвуковой

Введение

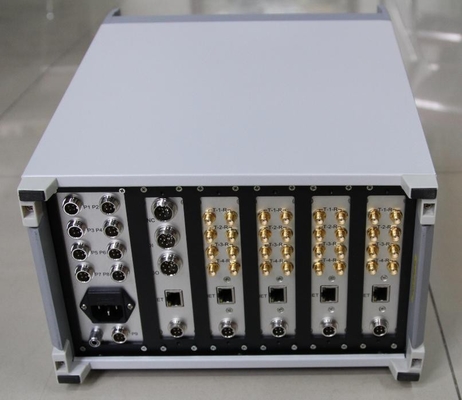

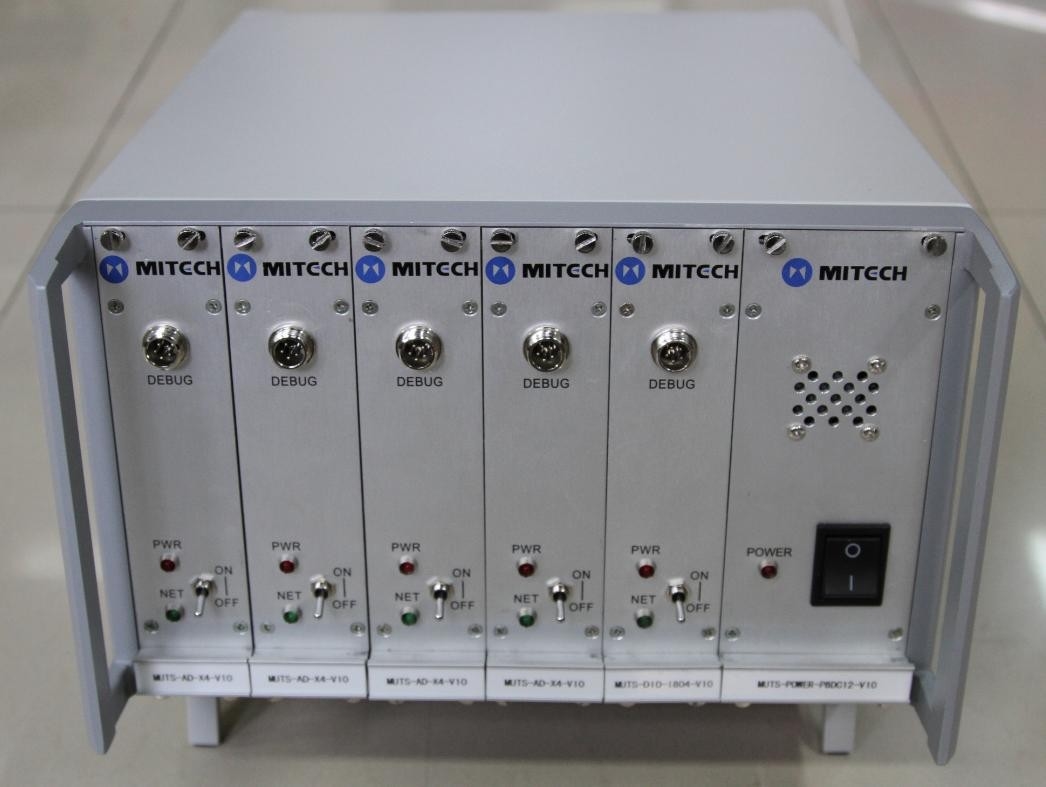

Детектор рванины Multi-канала MUTSX ультразвуковой multi детектор канала, распределенного и модульного ультразвуковой рванины.

Оно может быстро и точно испытать различные дефекты (отказы, включение, устьице и так далее) внутренние workpiece,

ориентируйте, оцените и диагностируйте дефекты без повреждать workpiece. Этот прибор можно широко использовать внутри

индустрия металлургии обрабатывающей промышленности, утюга и стали, металл-обрабатывающ индустрию и другие индустрии

что нужно испытать дефекты и контролируйте качество.

Характеристики

Ряд

l до 1200 mm в стали; ряд дискретный в фикчированных шагах или непрерывно переменный. Соответствующе для пользы на большом

части работы и в измерениях высок-разрешения.

Pulser

амплитуда ИМПа ульс: 600V

ширина ИМПа ульс: внутри ряд (0.1~0.512) μs, ее можно непрерывно регулировать к зондам спички с различной

частота.

Испытательные режимы включают отголосок ИМПа ульс, двойной и через-передачу

Приемник

Пробовать: конвертер ОБЪЯВЛЕНИЯ 8-числа на скорости забора 100 MHz

Выпрямление: Положительная полволна, отрицательные полволна, Fullwave и RF

Частотная полоса: 0.2~20MHz, автоматически соответствуют зондам согласовывая с частотой зонда, без руководства

установки.

Стробы

Каждый канал имеет 3 работая строба и трассируя строб, который можно отдельно вывести из строя или позволить.

Старт строба: Переменная величина над всем показанным рядом

Ширина строба: Переменная величина от старта строба к концу показанного ряда

Высота строба: Переменная величина от 0 к высоте полного экрана 99%

Сигналы тревоги: Позитв/недостаток порога

Ширину и высоту старта строба можно отрегулировать свободно. Работая стробы можно установить как положительный сигнал тревоги или отрицательный сигнал тревоги.

Увеличение

Значение увеличения каждого канала колебается от 0 к 110dB. Значение шагать можно установить как 0.1dB, 1dB, 2dB или 6dB.

Хранение данных

Все данные по результата обнаружения можно контролировать и собранное своевременное, и собранные данные возвращены к монитору

компьютер через локальные сети. Програмное обеспечение монитора запишет обнаруживая процесс в форме видео.

весь процесс испытания можно переиграть через програмное обеспечение. Програмное обеспечение обеспечивает инструменты для того чтобы произвести основанные отчеты по испытанию

на собранных данных.

Спецификации

Ряд: 0 до 1200mm, на стальной скорости

Материальная скорость: 1000 к 15000m/s

Задержка дисплея: -20 до 3400 μs

Задержка зонда/нул смещений: 0 к 99.99μs

Чувствительность: dB 110 максимальный в дискретном разрешении 0,1, 1,0, 2,0, dB 6,0

Испытательные режимы: Отголосок ИМПа ульс, двойной элемент и через-передача

Pulser: Настраиваемая прямоугольная волна Pulser

Частота следования импульсов: 10 Hz | 5000 Hz

Энергия в импульсе: 600V

Ширина полосы частот (усилитель bandpass): 0,2 до 20 MHz

Мониторы строба: Ряд стреловидности 4 независимых стробов controllable излишек весь

Выпрямление: Положительная полволна, отрицательная полволна, полная волна, RF

Линеарности системы: Горизонтальный: +/--0,2% FSW, вертикаль: 0,25% FSH, точность усилителя +/--1 dB.

Блоки: миллиметр

Требования к электической мощности: Основы AC 100-240 ВПТ, 50-60 Hz

Рабочая температура: -10℃ к 50℃

Температура хранения: -30℃ к 50℃

Програмное обеспечение MUTSX

Введение

Програмное обеспечение монитора использовано для того чтобы скооперировать с детектором MUTSX ультразвуковым. Оно соединяет прибор

через соединение локальных сетей, собирая данные от оборудования и посылая команды управления к оборудованию.

Характеристики

Получите данные через кабель сети сразу. Удобно работать и легкий для использования и для того чтобы отлаживать на месте.

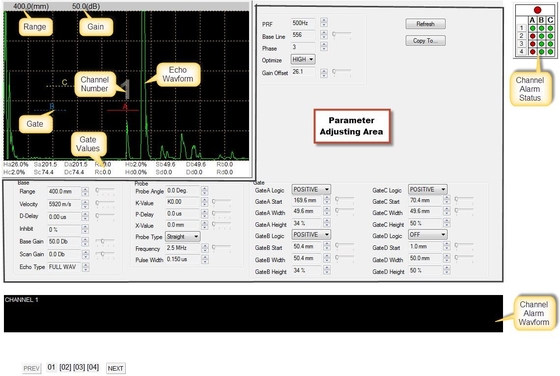

Взгляд -Развертки может показать 1, 2, 4, 8 или 32 канала форм волны одновременно.

Свертывая тревожный взгляд, который показывает недавние сигналы тревоги, позволяет потребители заметить сигнал тревоги правильно даже

тревожное время коротко.

Окно B-Развертки представляет макроскопический взгляд результата обнаружения.

Оно может автоматически произвести отчет о обнаружения с статистик информации о продукте и рванины.

Параметры конфигурации можно сохранить и нагрузить. Все параметры используемые каналами обнаружения можно сохранить дальше

местные директории и можно перезарядить когда необходимый.
